EF86 増幅器 テストその1

20kHz

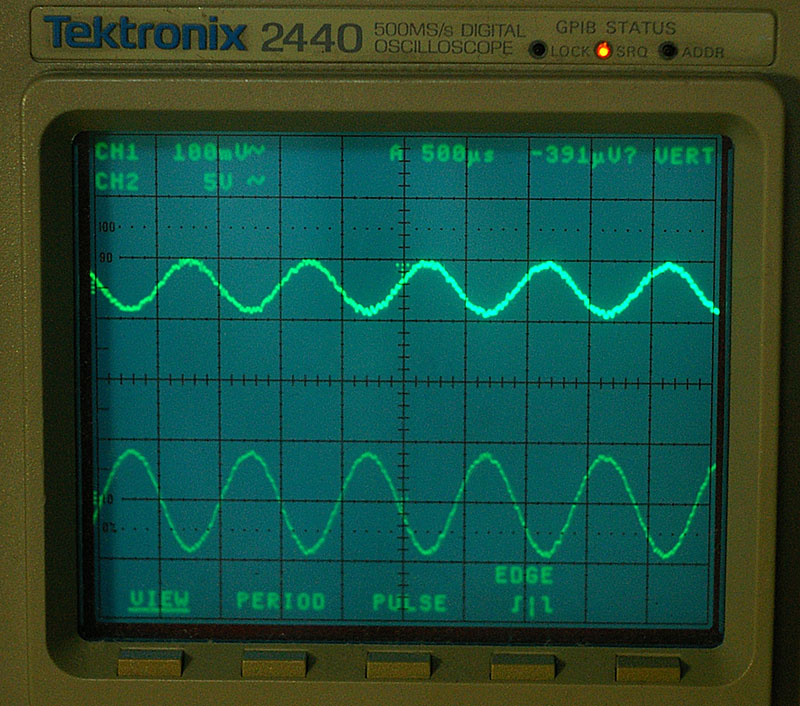

1kHz

電源 300V
B+ 157V 0.52mA
プレート61V
カソード2.5V
S2　74V
◆入出力特性を計った。1kHz。600mVまではだいじょうぶ。

◆周波数特性を計った。1kHz　出力を１Vとして。あれれ、上が出ていない。
 それは、38dBも増幅しているせい?

 ◆ひずみ率　入力50mV,250mV
400Hz 9%,8.0%
1kHz 1.9%,7.4%
10kHz 0.16%,6.2%
初めての測定なので、信ぴょう性は薄い。

<<<600オームで終端していなかった。>>>
